海湾电话主机调试

文章出处：http://www.wozaixing.com 人气：发表时间：2016-07-01

GST-TS9000消防电话可与北京亿杰消防工程公司生产的JB-QB-GST200、JB-QG-GST5000、JB-QT-GST5000、JB-QG-GST9000、JB-QT-GST9000型火灾报警控制器（联动型）配接，
外壳防护等级满足IP30。以配接JB-QG-GST5000火灾报警控制器（联动型）为例，结构图如图2-1所示（GST-TS-100A/100B型消防电话分机、GST-LD-8312型消防电话插孔、GST-LD-8304型消防电话接口等为现场设备，本图不包含）。

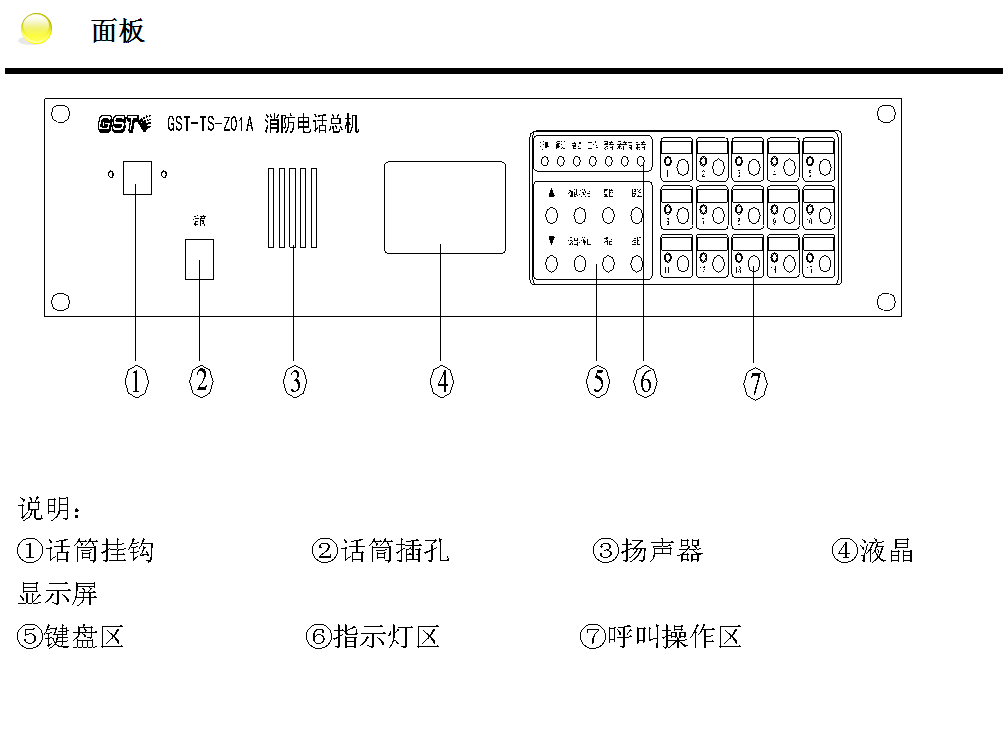

GST-TS-Z01A消防电话总机
GST-TS-100A/100B消防电话分机、GST-LD-8312 消防电话插孔、J-SAM-GST9122手动火灾报警按钮、GST-LD-8304消防电话接口

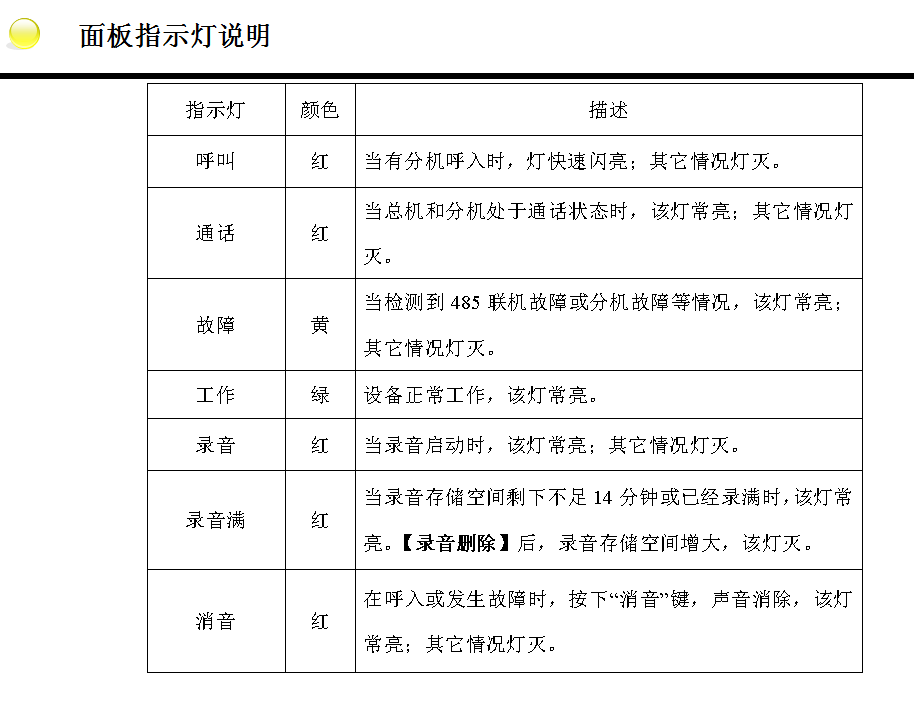

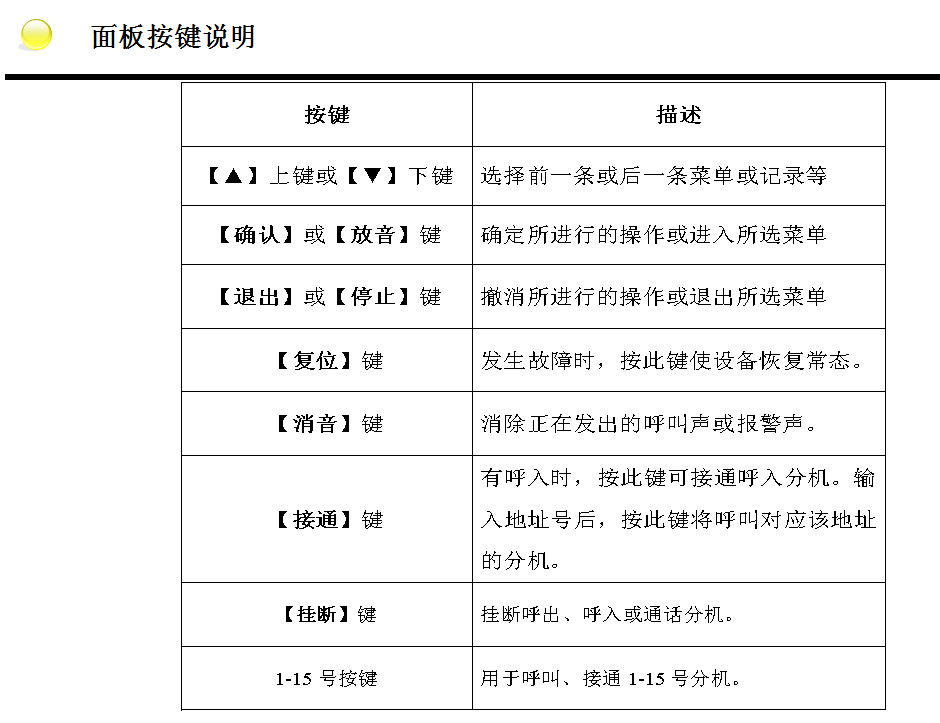

主要参数

 工作电压：DC24V±10%

 工作电流≤0.5A

 允许消防电话分机环路电阻＜1000Ω

 频率范围：300Hz～3400Hz

 串音电平＜-60dB

 传输损耗＜5dB

 使用环境：

温度：0℃～+40℃

相对湿度≤95%，不结露

 外形尺寸：

482.6mm×88.1mm×155.0mm

系统容量

每个GST-TS-100A型消防电话分机需配接1个GST-LD-8304型消防电话接口

每100个GST-LD-8312型消防电话插孔需配接1个GST-LD-8304型消防电话接口

每512个GST-LD-8304型消防电话接口需配接1个GST-TS-Z01A型消防电话总机

现场布线

现场布线时，电话系统的穿线管道应独立敷设，不要同报警系统、广播系统等线路同管穿线，这样可以保证清晰的话音质量。

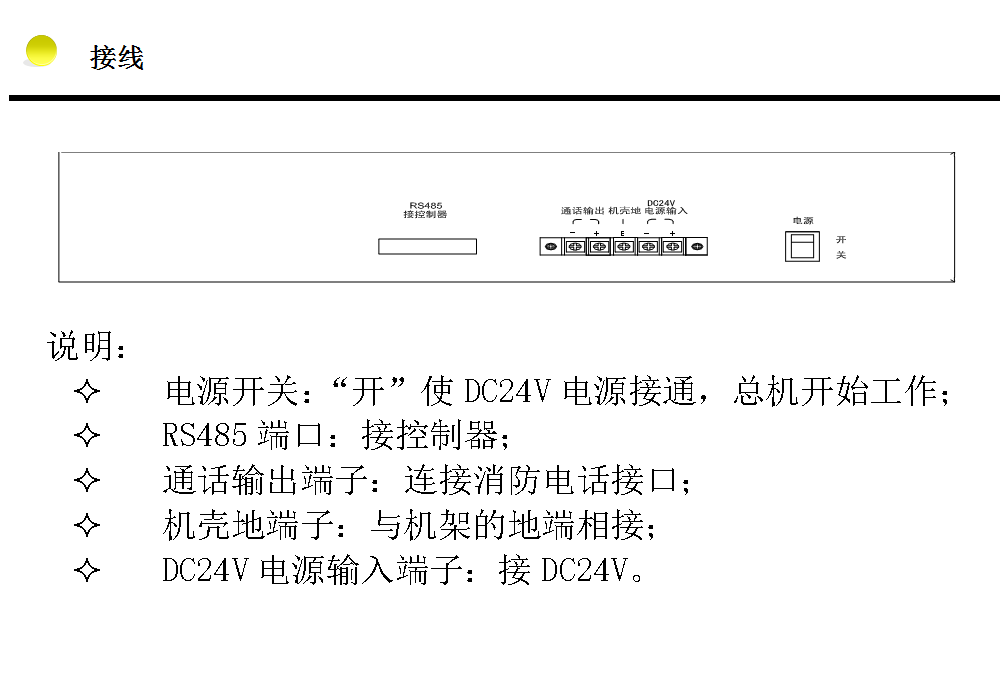

系统布线所采用的导线宜选用截面积不小于1.0mm² 的屏蔽双度色双绞线。布线长度从电话总机至--远端的分机，线长不要超过1500米，线路电阻（包括导线电阻和连接点接触电阻）--大不超过70欧姆。接线时，屏蔽层导线应连接到总机输出端子的“机壳E”端。

系统配置计算

² 根据现场GST-TS-100A型消防电话分机和GST-LD-8312型消防电话插孔的数量计算出GST-LD-8304消防电话接口的数量。

² 根据GST-LD-8304型消防电话接口的数量计算出GST-TS-Z01A型消防电话总机数量。

根据与“联动控制器配置”的说明进行控制器总线点数量计算、回路板数量计算、DC24V联动电源容量计算，完成联动控制器配置。

联动控制配置

² 与GST5000、GST9000联动控制器配接时，每个回路可配接2个GST-TS-Z01A型消防电话总机，或GST-TS-Z01A型消防电话总机、GST-GBFB-200型广播分配盘各1个；GST200联动控制器可--多配接2个GST-TS-Z01A型消防电话总机，或GST-TS-Z01A型消防电话总机、GST-GBFB-200型广播分配盘各1个。

² 每个GST-LD-8304型消防电话接口占用一个总线点，需要计入控制器总线点数量。

² GST-LD-8304型消防电话接口数量×0.033A = GST-LD-8304型消防电话接口需要的DC24V联动电源供电电流。

² 每个GST-TS-Z01A型消防电话总机需要使用0.5A的DC24V联动电源。
