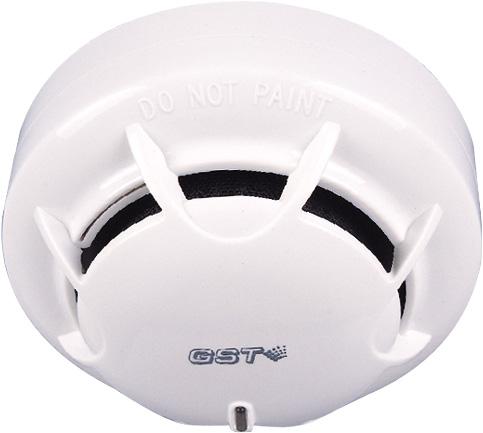

海湾JTY-GM-GST9611点型光电感烟火灾探测器

海湾JTY-GM-GST9611点型光电感烟火灾探测器

海湾JTY-GM-GST9611点型光电感烟火灾探测器是北京亿杰消防工程公司推出的产品，采用专用的控制芯片及数字化总线通讯技术，具有很高的报警可靠性及简便的安装调试方式。本探测器采用无极性信号二总线技术，可与海湾公司生产的各类火灾报警控制器配合使用，并且支持数字化总线

一、海湾JTY-GM-GST9611点型光电感烟火灾探测器特点

JTY-GM-GST9611海湾消防点型光电感烟火灾探测器是北京亿杰消防工程公司推出的产品。在保留JTY-GD-G3型海湾消防点型光电感烟火灾探测器功能的基础上，具有以下特点：
(1)专业造型设计，超薄型；
(2)超大指示灯指示，360度范围可见；
(3)具有溢水孔设计，防止积水渗漏；
(4)迷宫设计独特，抗灰尘污染性强；
(5)在线电子编码；
(6)自诊断、自补偿、自学习；
(7)支持数字化总线；
(8)迷宫为--产品，--号为：ZL03100624.8。

二、海湾JTY-GM-GST9611点型光电感烟火灾探测器主要技术指标

（1）JTY-GM-GST9611海湾消防点型光电感烟火灾探测器工作电压：总线24V
（2）监视电流≤0.6mA
（3）报警电流≤1.8mA
（4）JTY-GM-GST9611海湾消防点型光电感烟火灾探测器报警确认灯：红色，巡检时闪烁，报警时常亮
（5）JTY-GM-GST9611海湾消防点型光电感烟火灾探测器使用环境：
 温度：-10℃～+55℃
 相对湿度≤95%，不结露
（6）编码方式：十进制电子编码
（7）外壳防护等级：IP32
（8）JTY-GM-GST9611海湾消防点型光电感烟火灾探测器外形尺寸：
 直径：100mm，高：54.5mm(带底座)

三、海湾JTY-GM-GST9611点型光电感烟火灾探测器保护面积

当空间高度为6m～12m时，一个探测器的保护面积，对一般保护场所而言为80m2。空间高度为6m以下时，保护面积为60m2。具体参数应以《火灾自动报警系统设计规范》（GB50116）为准。

四、海湾JTY-GM-GST9611点型光电感烟火灾探测器结构特征、安装与布线

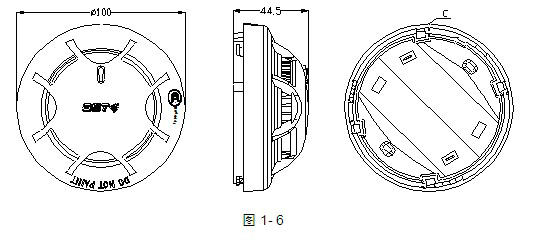

JTY-GM-GST9611海湾消防点型光电感烟火灾探测器的外形结构示意图如图1-6：

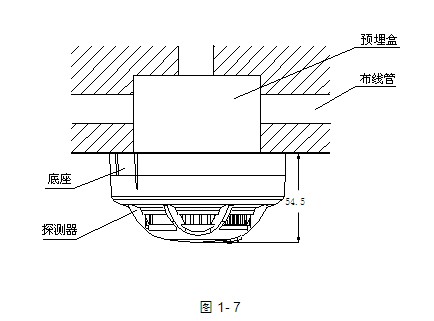

JTY-GM-GST9611海湾消防点型光电感烟火灾探测器安装方式示意图如图1-7所示，接线盒可采用86H50型标准预埋盒。

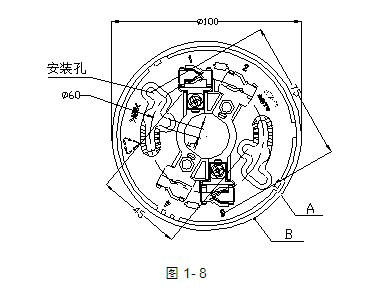

DZX-01型定位底座示意图如图1-8：

底座上有两个带数字标识的接线端子，安装时先将底座用两个螺钉固定，然后将探测器总线分别接在接线端子1、3上（不分极性）。
探测器与底座上均有定位凸棱，使探测器具有的安装位置。待底座安装牢固后，将探测器底部的凸棱C对准底座凸棱A处，顺时针旋转至凸棱B处，即可将探测器安装在底座上。


海湾消防设备JTY-GM-GST9611点型光电感烟火灾探测器布线要求：与JTY-GD-G3型点型光电感烟火灾探测器相同。
