核中警J-SAP-M-HJ9502型手动火灾报警按钮

核中警J-SAP-M-HJ9502型手动火灾报警按钮



（1）核中警J-SAP-M-HJ9502型手动火灾报警按钮性能特点：

* 核中警 J-SAP-M-HJ9502型手动火灾报警按钮内置CPU，结构简单可靠，报警后用专用钥匙复位；

* 核中警 J-SAP-M-HJ9502型手动火灾报警按钮二总线、无极性电子编码1～256；

*  核中警J-SAP-M-HJ9502型手动火灾报警按钮内设有电话插孔，可用于消防通讯系统；

* 核中警 J-SAP-M-HJ9502型手动火灾报警按钮能接收现场设备启动信号两个指示灯分别显示火警、设备启动信息。


（2）核中警J-SAP-M-HJ9502型手动火灾报警按钮主要技术指标：

工作电压	DC15-26V脉冲电压
工作电流	工作电流≤0.7mA	报警电流≤1.4mA
环境温度	-10～50℃
环境湿度	95%RH(40±2℃)
外形尺寸	85×85×40mm
安装方式	配合底座采用插拔式结构安装

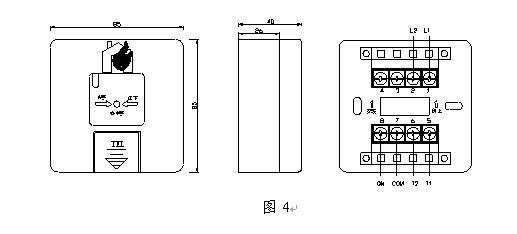

（3）核中警J-SAP-M-HJ9502型手动火灾报警按钮外形及安装尺寸:





 （4）核中警J-SAP-M-HJ9502型手动火灾报警按钮接线示意图（见图4）


说明：


L1、L2为总线；


COM、NO为常开触点;


T1、T2为消防电话线。


存贮：


注意防潮，以免内部元件技术指标下降。
