利达LD128EN(D)火灾显示盘

一、LD128EN(D)火灾显示盘介绍

LD128EN(D) 火灾显示盘用来配合E/EN系列火灾报警控制器进行火警监测，采用液晶数字显示，配有发光二极管，指示系统关键状态信息，可以直观显示火灾报警控制器传来 的探测器的火警及故障信息。LD128EN(D)有自己的功能键，可以查询接收到的火警、故障信息。同时接受与其通讯的控制器的控制。当控制器消音及复位 时，将信息传送至火灾显示盘，使其也随之消音或复位，以实现整个系统的集中控制。经--消防电子产品质量监督检验中心按照GB17429-1998《火灾 显示盘通用技术条件》、GB/T19001-2000《质量管理体系 要求》型式检验和审核，符合要求。





二、LD128EN(D)火灾显示盘功能

★ 二总线，无极性，占一个地址点。
★ 地址范围0～255，由火灾显示盘本身设置本机地址号。
★ 可设置四个显示范围，在每个显示范围内探测器的地址可以是单独或是连续的。
★ 火灾显示盘显示设定范围内的探测器的工作状态，在设定范围之外的将不做显示。
★ 每台火灾显示盘***多可以显示99个火警及99个故障信息、若火警信息、故障信息大于99个，则不显示后来的信息。

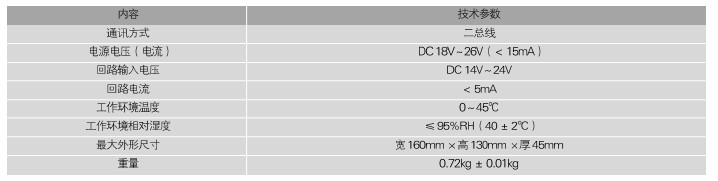

三、LD128EN(D)火灾显示盘主要技术指标

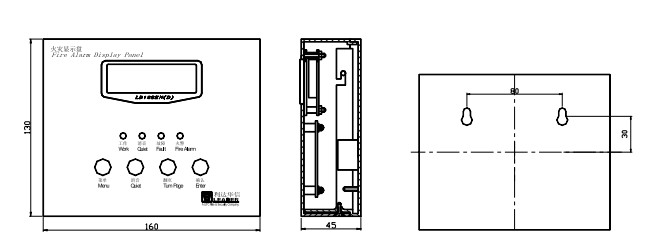

四、LD128EN(D)火灾显示盘外形与结构尺寸图

五、LD128EN(D)火灾显示盘端子图

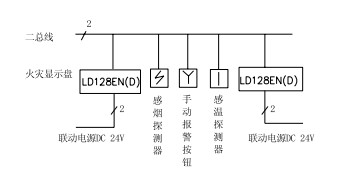

六、LD128EN(D)系统连接方式

七、布线要求：与LD128E(M) 相同。
