F6100-80P剩余电流式电气火灾监控探测器技术参数说明

F6100-80P剩余电流式电气火灾监控探测器技术参数说明
一、F6100-80P剩余电流式电气火灾监控探测器概述

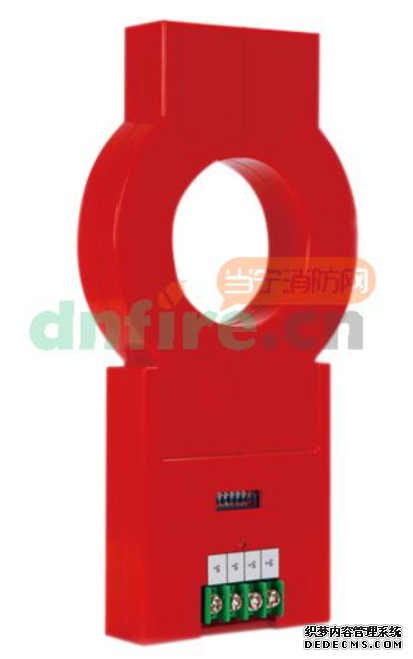

　　F6100-80P剩余电流式电气火灾监控探测器为分体式结构，用于监测低压配电线路及电气设备的绝缘状态，安装在配电线路分级保护的**、二级，当配电线路或电气设备绝缘老化而产生漏电时探测器会将漏电流值实时传递给电气火灾监控设备或当漏电达到报警值时向报警控制设备发出报警信号。
二、F6100-80P剩余电流式电气火灾监控探测器技术参数

型号     F6100-80P
执行标准     GB 14287.2-2005
剩余电流监测范围     100mA-1000mA(步长:4mA)
额定工作电压     DC24V(总线供电)
静态电流     <650uA
线制     2总线(S+、S-)
总线长度     1000米
报警设定值     100 mA -1000mA(步长：4mA)
主机配置     F6000-4/A型电气火灾监控设备
地址容量     1-127(主机或编码器方式写地址)
结构方式     分体式，对插安装方式
外观颜色     红色
工作温度     -10℃~+℃40
相对湿度     ≤95%

三、F6100-80P剩余电流火灾探测器安装

　　1、F6100-80P探测器的第1、2部分，按对准位卡在被监测线路上，然后，将第3部分卡上，并用螺钉固定。

　　2、探测器安装完毕后，还需要用固定器对探测器进行固定，将固定器卡在监测线缆上，用两侧的螺钉均匀卡紧线缆，然后，用自攻螺钉将探测器与固定器固定在一起。
