北京养老院改造升级消防设施方案规划与设计

北京养老院消防设施改造升级,方案规划与设计是整件事的成败关键。很多项目失败不是设备不好,而是方案没做对:要么没按老年人照料设施的专门规范设计,要么施工期照护停不下来,要么旧楼的结构条件根本装不了。本文按"现状评估 → 规范依据 → 系统设计 → 分区实施 → 验收备案"这条主线,给出一套完整可落地的规划路径。

下面内容适用于养老院、敬老院、护理院、社区养老服务照料中心、老年人日间照料中心等各类老年人照料设施的消防改造升级项目,可供机构负责人、工程负责人、以及做方案设计的技术人员参考。

一、为什么养老院消防改造比一般建筑更紧迫

养老院和写字楼、商场在消防上的根本差别,在于使用者的疏散能力。这一条差异,派生出 5 个特殊性:

1. 人员疏散能力弱:高龄、卧床、失能失智老人占比高,多数人无法独立疏散,夜间入睡后更难唤醒;一次疏散需要 2 名以上工作人员协助 1 位老人,疏散时间是普通建筑的多倍。
2. 火灾荷载不低:床垫、被褥、窗帘、衣物、纸尿裤、康复器械均为可燃物;护理站、药房、氧气瓶、消毒剂等还涉及助燃与压力容器。
3. 用电与用火场景多:护理床电动升降、电热毯、电暖器、理疗设备、厨房明火、艾灸与熏蒸,都是常见起火源。
4. 建筑本体老化:北京相当一部分养老院由老旧厂房、学校、招待所、住宅改造而来,原有消防设施缺失或严重老化,防火分区、疏散楼梯、消防水源往往先天不足。
5. 合规压力集中:《老年人照料设施建筑设计标准》JGJ 450-2018 与《建筑设计防火规范》GB 50016-2014(2018 年版)对老年人照料设施有专门条款,民政部门的消防安全管理专项检查与消防部门的监督抽查都以此为判据。

这 5 点叠加,意味着养老院改造不能照搬普通建筑的方案模板,必须做针对性的规划与设计。

二、改造前的现状评估:4 件事必须查清

方案设计的首要环节不是画图,而是把现状摸清。建议按下面 4 个层次推进:

2.1 资料核查

• 原始建筑图纸(建筑、结构、给排水、暖通、电气)与竣工资料;
• 原有的消防设计文件、消防验收或备案凭证;
• 近期的消防设施检测报告、维保记录、以及隐患排查整改台账;
• 民政部门历次检查提出的问题清单。

2.2 现场勘察

• 建筑结构:承重构件现状、楼板承载能力、是否有加建与违规改动、屋顶结构形式;
• 疏散体系:现有疏散楼梯数量与位置、疏散宽度与距离、是否有消防电梯井;
• 消防水源:市政管网引入管管径与水压、是否有消防水池与水泵房、屋顶水箱;
• 电气系统:变配电容量与余量、进线方式、接地形式、是否具备双电源条件;
• 现场条件:管线路由空间、吊顶形式与净高、是否可穿越分区、屋面承载与太阳能设备冲突。

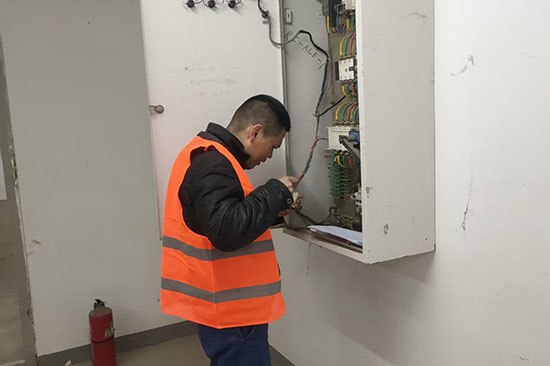

2.3 系统现状检测

委托有资质的机构对现有消防设施做一次全面检测,出具现状检测报告。这一步的价值是把"哪些能用、哪些要换、哪些要从零建"区分开,避免方案在"保留还是重建"上反复。

2.4 使用需求梳理

• 床位数量、护理等级分布、失能与失智老人占比;
• 是否设置独立供氧、是否有手术室或重症监护单元;
• 是否有认知症照护专区(这类区域疏散组织方式不同);
• 未来 3-5 年的床位扩张与功能调整计划。

这 4 步做完,方案的输入才算完整。跳过现状评估直接出方案,是目前改造项目返工的主要原因。

三、规范依据:哪些条款直接管养老院

养老院消防改造的设计依据,主要由下面几份文件构成:

标准/文件	性质	对养老院的关键作用
GB 50016-2014(2018年版)《建筑设计防火规范》	强制性国标	老年人照料设施的层数与位置限制、自动灭火系统设置要求、避难间、防火分隔
JGJ 450-2018《老年人照料设施建筑设计标准》	行业标准	总平面、建筑、给排水、暖通、电气与智能化设计中针对老年人的专门要求
GB 50084-2017《自动喷水灭火系统设计规范》	强制性国标	喷淋系统设计参数、喷水强度、作用面积
GB 50116-2013《火灾自动报警系统设计规范》	强制性国标	探测器选型与布置、联动控制逻辑
GB 51309-2018《消防应急照明和疏散指示系统技术标准》	强制性国标	应急照明与疏散指示的系统形式、照度、持续时间
GB 51251-2017《建筑防烟排烟系统技术标准》	强制性国标	防烟分区、排烟量、正压送风
GB 50016 与《消防给水及消火栓系统技术规范》GB 50974-2014	强制性国标	消防水源、水池容积、消火栓布置
《中华人民共和国消防法》	法律	单位主体责任、年度全面检测要求

需要重点提示 3 条常被忽略的强制要求:

1. 层数与位置限制:老年人照料设施不宜设置在地下、半地下;当设置在地下一层、半地下时,应设置自动喷水灭火系统与火灾自动报警系统;独立建造的老年人照料设施,层数不宜超过 3 层(具体按规范对应条款执行)。
2. 自动喷水灭火系统设置门槛:建筑面积大于 500 ㎡ 的老年人照料设施,以及设置在地下、半地下的老年人照料设施,均应设置自动喷水灭火系统。这条是很多旧改项目的核心增量。
3. 避难间:符合规范条件的老年人照料设施应设置避难间,避难间服务的护理单元不应超过 2 个,其净面积应按每个护理单元不小于 25 ㎡ 确定,并应靠近疏散楼梯间、有外窗、有消防专线电话与消防应急广播。

上述条款的具体适用条件以现行规范原文为准,方案设计时应逐条对照本项目的层数、面积、位置与使用性质来判断,不能笼统套用。

四、改造方案设计:6 大系统怎么做

养老院消防改造通常涉及 6 个系统,每个系统的设计重点不同:

4.1 火灾自动报警系统

• 探测器选型:卧室与活动室宜用点型感烟探测器;厨房、锅炉房、消毒间用感温探测器;有蒸汽与油烟场所应避开误报高发位置;
• 点位密度:老年人卧室必须做到逐间覆盖,不能因"走廊设一个就够了"而漏掉房间;
• 独立式探测器补充:对于结构受限、无法接入集中系统的局部房间,可采用独立式感烟火灾探测报警器作为补充(不能替代集中系统);
• 报警方式:除声光报警器外,应增设带振动或闪光功能的报警装置,并在护理站、值班室设重复显示盘,保证夜间值班人员能及时察觉;
• 手动报警按钮:安装在疏散通道、楼梯口、护理站等便于操作的位置,安装高度应便于坐轮椅者使用。

4.2 自动喷水灭火系统

• 按规范确定喷水强度与作用面积;老年人照料设施通常按中危险级考虑;
• 喷头宜采用快速响应型,减少火灾初期热惯性;
• 卧床区、康复区、储物间、洗衣房、厨房均为重点保护区;
• 旧楼无消防水池时,需评估增设水池与泵房的空间,或采用稳压设备结合市政水压的可行方案(须经设计核算);
• 喷头与被保护对象的距离、吊顶形式、以及避让灯具风口的位置,都要在施工图上明确。

4.3 消火栓系统

• 核对充实水柱与压力要求,补充或调整室内消火栓箱位置;
• 养老院走廊通常较窄,消火栓箱应选嵌墙式或薄型以不侵占疏散宽度;
• 室外消火栓与水泵接合器位置应保证消防车可达;
• 旧楼消防水源不足时,优先核算市政管网能否满足,再考虑增设水池。

4.4 防烟排烟系统

• 疏散楼梯间与消防电梯前室应设防烟设施(自然通风或机械加压送风);
• 走廊、活动室等需要排烟的区域,按防烟分区计算排烟量;
• 旧楼加装机械排烟时,重点解决风管路由与屋面风机基础两个空间问题;
• 排烟口应避开老人长期停留区域,避免直接吹向卧床老人。

4.5 消防应急照明与疏散指示

• 按 GB 51309 确定系统形式(集中控制型或非集中控制型);
• 疏散走道地面水平照度下限、楼梯间照度按规范取值,并注意老年人视觉适应能力弱,照度与亮度对比宜适度提高;
• 疏散指示标志应连续、可视,在转角、楼梯口、出口处必须设置;
• 应急持续时间应满足规范要求,并考虑实际疏散所需时间更长这一因素。

4.6 消防电源与电气安全

• 消防用电设备按规范确定负荷等级,尽量实现双回路或双电源;
• 消防应急照明与报警系统应设蓄电池备用电源,保证停电后持续工作;
• 护理床、电热设备等回路的剩余电流保护、过载保护要核查;
• 电气线路穿越防火分区、穿越消防设备用房时,做好防火封堵。

五、养老院特有的 5 项设计要求

这 5 项是普通建筑改造一般不会遇到、但养老院必须做足的地方:

1. 避难间设置:按规范条件设置避难间,位置尽量靠近疏散楼梯间,并具备外窗、消防专线电话、消防应急广播;避难间内不宜堆放杂物。
2. 护理单元分隔:按护理单元划分,单元之间采用防火分隔,任一单元起火时,可将老人临时转移至相邻单元,实现"横向避难"而不必立即出楼。
3. 疏散辅助设施:配置疏散轮椅、担架、逃生滑道或避难滑梯等辅助器材,并按规范明确其在各层的存放位置;同时建立"一帮一"的疏散分工表。
4. 集中报警与夜间值守:报警信号必须直达24 小时有人值守的消防控制室或值班室,并配备夜间巡检制度与睡岗防范措施。
5. 认知症专区特殊考虑:门窗设置需兼顾疏散与防止走失,疏散指示不得让失智老人产生误判;这类区域的疏散应由工作人员组织、按预设路线执行。

六、实施规划:分层推进与分区实施

养老院不能"全楼停工改造",方案里必须包含实施规划。推荐两条策略:

6.1 分层推进

把改造内容分成三个层次,按"先保命、再合规、后提升"的顺序推进:

1. 首要层次(安全底线):报警系统、疏散与应急照明、灭火器与消防器材、疏散通道清理与防火分隔修复——这些直接决定能否及时发现火情、能否把人撤出来。
2. 第二层次(系统补全):自动喷水灭火系统、消火栓系统补建、防排烟系统——影响控制火势与延长可用疏散时间。
3. 第三层次(整体提升):消防水源与泵房、消防电梯、避难间与护理单元改造、电气系统整体升级——投入大、工期长,但决定长期合规水平。

6.2 分区实施

把建筑按防火分区或护理单元切成若干施工段,一段施工、其余段正常运营,实现"不停业改造"。每段施工前需编制作业方案,明确:

• 施工段的临时疏散路线(与正式疏散路线分开或加强引导);
• 施工段内老人的临时转移方案(转移到哪一层、哪个单元、何时转移、谁负责);
• 施工期的临时消防措施:临时灭火器、临时报警装置、动火作业审批与监护、可燃材料清理;
• 施工用电与运营用电的隔离,避免施工回路跳闸影响护理设备;
• 噪声与粉尘控制时段(避开老人休息时间),以及夜间不得进行动火作业。

七、施工组织:不停业改造的 5 条原则

1. 先做好临时防护,再动工:施工区域与非施工区域之间设置临时防火分隔与隔离围挡,施工区消防器材配足;
2. 动火作业严格审批:动火前清除周边可燃物、配备灭火器材、设专人监护,作业结束后检查 30 分钟以上;
3. 老人转移先演练后实施:每次分区施工前先做一次小范围转移演练,确认时间与人力可行;
4. 与运营团队每日碰头:施工进度、老人转移、设备停电等事项每日对一次,避免信息断层;
5. 阶段性验收不攒总账:每个施工段完成后即做单段调试与验收,不留到收尾时一次性试验。

八、验收、备案与后续管理

8.1 施工过程资料

保留完整的隐蔽工程验收记录、材料合格证明、设备进场检验记录、系统调试记录。这些是后续验收与消防档案的基础。

8.2 竣工检测与验收

• 委托与施工单位无利益关系的第三方机构做消防设施检测,出具检测报告;
• 按项目性质与规模,办理消防验收或消防验收备案(按当地住建与消防部门要求执行);
• 验收前应完成系统联调:报警联动、喷淋末端试水、防排烟风机启停、应急照明切换、消防电源切换。

8.3 消防档案与日常管理

• 建立消防档案:设计文件、施工资料、检测报告、验收文件、维保记录、演练记录、培训记录;
• 按消防法要求每年至少一次全面检测,并委托有资质的机构实施;
• 维保与检测应由两家独立单位分别承担,避免"自己检自己";
• 每半年至少组织一次疏散演练,重点演练卧床老人转移与夜间疏散。

九、费用构成参考

养老院消防改造的费用通常由 5 块构成,便于按块估算与控制:

费用项	主要内容	占比参考
设计费	现状测绘、方案设计、施工图设计、审图配合	约 3%-6%
设备材料费	报警设备、喷淋与消火栓材料、风机风管、应急照明、消防电源、管材阀门	约 40%-55%
施工安装费	管线敷设、设备安装、土建配合、装饰修复	约 25%-35%
检测与验收费	第三方检测、消防验收或备案相关服务	约 3%-6%
其他	临时防护、老人转移组织、监理、不可预见费	约 5%-12%

注:以上为常见的费用结构比例参考,实际金额受建筑面积、系统增量、旧楼改造难度、结构加固需求影响,须以正式设计与施工图预算为准。

十、6 个常见难点与对策

1. 旧楼没有消防水池 → 先核算市政引入管管径与水压能否满足;不足时评估增设水池泵房的空间,或与相邻建筑共用消防水池(须经设计与消防部门认可)。
2. 没有消防电梯井/无法加装 → 优先加强防烟楼梯间与避难间,通过"横向避难 + 分段疏散"降低对消防电梯的依赖。
3. 走廊太窄,加装喷淋与消火栓后侵占疏散宽度 → 采用嵌墙式箱体、薄型喷头布管,并重新核算疏散净宽。
4. 屋顶承重不足,无法放风机与水箱 → 改用侧墙安装位置或分散布置,必要时做结构加固评估。
5. 管道穿越防火分区与结构梁 → 提前做管线综合,采用防火封堵与结构开洞加固方案,不可随意扩洞。
6. 改造期间照护停不下来 → 采用分区实施 + 临时防护 + 老人临时转移的组合方案,先做演练再实施。

十一、常见问题(FAQ)

Q1:养老院消防改造必须停业吗?

不必停业。通过分区实施、分楼层推进、临时防火分隔与临时消防器材配备,可以实现边运营边改造。关键是方案阶段就要把"分区与转移"设计进去,而不是开工后再想办法。

Q2:只做报警系统和应急照明,不做喷淋可以吗?

取决于规范判定。建筑面积大于 500 ㎡ 的老年人照料设施、以及设置在地下或半地下的老年人照料设施,按规范应设置自动喷水灭火系统。具体是否属于强制范围,应以本项目面积、位置、层数与现行规范逐条对照确定。

Q3:改造方案要先报审吗?

涉及建筑规模、使用性质、防火分区、消防系统变更的项目,通常需要先做消防设计并通过审查,再实施施工与验收;规模较小的装修类改造按当地消防验收备案要求办理。建议方案阶段就与当地住建与消防部门沟通确认路径。

Q4:改造后多久要做一次检测?

按《消防法》要求,每年至少一次全面检测。养老院作为人员密集且疏散困难场所,建议把检测与维保分离,由两家独立机构分别承担。

Q5:独立式感烟探测器能替代集中报警系统吗?

不能。独立式探测器可作为结构受限房间的补充,但不能替代火灾自动报警系统。老年人卧室应全部纳入集中报警系统覆盖。

Q6:改造完要不要做演练?

要。建议每半年至少一次疏散演练,重点演练卧床老人转移与夜间疏散两个场景,并把演练中发现的问题反哺到疏散路线与人员分工的调整上。

结语

北京养老院消防设施改造升级,方案规划与设计要同时回答三个问题:①规范上必须做到什么(层数与位置、喷淋门槛、避难间、护理单元分隔)?②旧楼条件下能做成什么(水源、井道、承重、管线)?③运营中怎么不停业做完(分区实施、临时防护、老人转移)?

把这三个问题在方案阶段就想透,项目大概率能一次通过验收;反之,方案不落地,施工阶段就会在"保留还是重建、停业还是分区、加固还是绕行"之间反复,工期与费用都会失控。建议机构在立项之初就把设计单位、施工单位、检测单位三方责任边界写进合同,并把现状检测报告作为方案的共同输入。
