海湾JB-QB-GST100火灾报警控制器维修

  • JB-QB-GST100火灾报警控制器是海湾公司为适应国内外小工 程、小点数的需求而推出的新一代火灾报警控制器,特别适合洗浴歌舞中心、餐厅、酒吧、小型图书馆、超市、变电站 等小型工程
  • 咨询热线:400-0346-119
  • 产品详情

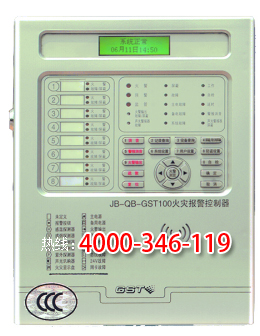

JB-QB-GST100火灾报警控制器是海湾公司为适应国内外小工 程、小点数的需求而推出的新一代火灾报警控制器,特别适合洗浴歌舞中心、餐厅、酒吧、小型图书馆、超市、变电站 等小型工程的应用。


2、特点:

本控制器体积小,极大方便了工程安装,同时外形设计美观,可很好的与安装场所融合为一体;

控制器具有汉字液晶显示,可同时显示两种信息;

引入消防防火分区的概念,*大容量为8个独立分区+1个公共区;每一独立分区可单独指示报警、监管、故障、屏蔽状态;具有分区注释信息卡片,可手写或打印;指示直观;

系统调试简单,本控制器可自动识别总线设备;具有自动分区功能,也可手动调整分区;

控制器每一分区均具有预警功能,使用预警功能可以有效的减少在恶劣环境下误报警;

具有现场提示功能,每个区域发生火警后,自动联动本区和公共区域的警报器,可分别设置本区和公共区域联动警报器的延时时间,*大延时均为600秒。



2、特点:

本控制器体积小,极大方便了工程安装,同时外形设计美观,可很好的与安装场所融合为一体;

控制器具有汉字液晶显示,可同时显示两种信息;

引入消防防火分区的概念,*大容量为8个独立分区+1个公共区;每一独立分区可单独指示报警、监管、故障、屏蔽状态;具有分区注释信息卡片,可手写或打印;指示直观;

系统调试简单,本控制器可自动识别总线设备;具有自动分区功能,也可手动调整分区;

控制器每一分区均具有预警功能,使用预警功能可以有效的减少在恶劣环境下误报警;

具有现场提示功能,每个区域发生火警后,自动联动本区和公共区域的警报器,可分别设置本区和公共区域联动警报器的延时时间,*大延时均为600秒。



1、用户操作
开机与关机
开机时先打开位于电源板上的主电开关,再打开位于电源板的
备电开关 ,关机时的顺序相反。
信息查看





信息查看

当全屏或分屏显示各类信息时,可通过  、 键按照信息的优先级顺序对全屏或下屏窗口信息进行切换,以显示其他类型的事件信息;

按    键可显示当前焦点事件类型的下一条事件信息;按    键    可显示上一条信息;

按    可直接切换至火警界面;

在多种信息显示状态下,若连续90s无任何键盘操作和没有新的警报信息时,控制器将自动返回到火警显示状态。


二、控制器操作

提示及控制

火警(预警)声音提示:消防车声

监管信息的声音提示:急促的警车声

反馈信息的声音提示:机关枪声

故障信息的声音提示:救护车声

当有声音提示时,可按消音键关闭控制器本身的声音提示。当有新的警报发生时,发出与新的警报对应的声音提示

现场报警声音提示及控制
在发生火警或监管信息时,同区域或公共区的讯响器、声光警
报器被联动,发出火警或监管声音提示,可按警报消音键消音。

现场人群疏散控制
需要进行对人群进行疏散时,可按下疏散键,系统将会启动总线
上所有的讯响器、本机的声光警报器输出,若系统中有延时的讯
响器、声光警报器,则取消延时直接启动。

火警输出接口控制
按下火警输出键,火警输出接口启动,液晶屏显示火警输出的反
馈信息,控制器发出反馈声音;若火警输出处于延时状态,则按
下后取消该延时,直接启动


复位及锁键
清除当前的所有火警和故障显示
复位所有总线制被控设备的状态指示灯
清除消音状态
可以将键盘锁定(无操作90S,自动锁键)
记录信息查询
按记录查询键,显示如下图界面,按需进行下一步操作。


系统设备检查
按设备查询键,显示如下图界面,按需进行下一步操作。



设备的屏蔽及取消
当外部总线设备或控制器本身控制输出设备发生故障时,可将
它屏蔽掉,待修理或更换后,再利用取消屏蔽功能将设备取消
屏蔽。可通过按屏蔽及取消屏蔽键进入菜单,选定屏蔽类型后
通过按确认键进行屏蔽和取消,如图所示。





输出屏蔽指 火警输出和警铃输出的屏蔽如图“*” 表示被屏蔽。



防盗设置
控制器可接入防盗类的探测设备,当此类设备报警时,控制器
将显示盗警信息。防盗功能是否有效可通过防盗设置键进行设
置,按下后 如图显示。

用户设置
按下用户设置键并输入一级密码,可进入用户设置界面。


自检:按下自检键并输入一级密码,可进入自检界面,如下图。





2、调试人员操作
按可系统设置键进入系统设置界面,完成对控制器系统配置的
更改;进入系统设置界面,需输入系统密码,如图。


设备定义
将焦点移至“1.设备定义”并确定或直接按数字键“1”,系统将
进入设备定义界面,如图。


在文本“设备”后面的编辑框输入设备号,在文本“区域”后面
的编辑框输入区域号,其中“0”代表公共区域;然后输入所要定
义的设备类型,“->”号后面将会显示所要定义的设备类型图标,
按确认设备定义完成。系统在监控状态下,设备定义为继承定义
,系统在调试状态下,设备定义为连续定义,用户可以在其基础
上定义。



系统状态
在系统设置界面下,将焦点移至“3”.系统状态”并确定或直接
按数字键“3”,系统将进入系统状态设置界面,屏幕上显示如。



调试状态:系统处于该状态下时,控制器开机重新注册外部设
    备,系统注册信息更新;
设备识别:设备识别功能打开时,控制器注册外部设备时自动识别数字化设备的设备类型,系统注册信息更新。
提示:设备识别功能允许时,系统自动识别数字化设备类型,
用户定义的设备类型将会被更新为自动识别的类型,无需自动
识别设备类型,则将此功能关闭 。



设备注册
首先把控制器设置为调试状态,在系统设置界面下,将焦点移
至“2.系统状态”并确定或直接按数字键“2”,系统将进入系
统状态设置界面,屏幕上显示如图。



设备注册进行时“[ ]”内显示当前正在注册的设备编码,如果该
设备编码反白显示,则说明该设备被注册,同时注册总数增加
;如果该设备编码正常显示,则说明该设备没有被注册。注册
完毕后进入正常监控状态。





设备注册
首先把控制器设置为调试状态,在系统设置界面下,将焦点移
至“2.系统状态”并确定或直接按数字键“2”,系统将进入系
统状态设置界面,屏幕上显示如图。



设备注册进行时“[ ]”内显示当前正在注册的设备编码,如果该
设备编码反白显示,则说明该设备被注册,同时注册总数增加
;如果该设备编码正常显示,则说明该设备没有被注册。注册
完毕后进入正常监控状态。



1、检查
工程配置检查:安装使用说明书、保险管、控制器钥匙等,核对无误后再对控制器外观进行必要的检查  。

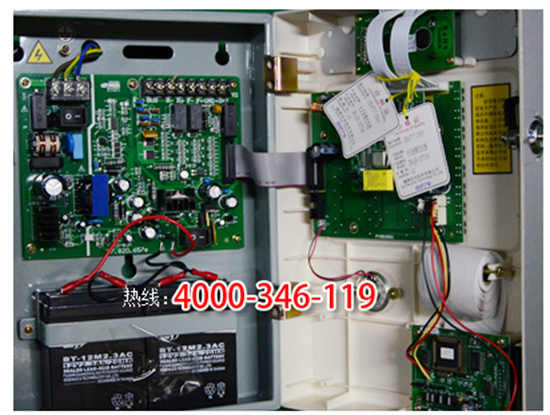

控制器内部配置及连接状况检查 :检查一下各部件之间的连接关系并做必要的记录 。
2、控制器安装方式及布线要求指导
安装方式参照说明书指导
布线:信号二总线采用RVS双绞线,截面积≥1.0mm2
3、开机检查
液晶屏、指示灯显示是否正常。
上电自动检查部分是否全部显示通过。
观察控制器的指示灯是否全部能点亮,进行声音测试时扬声器发声是否正确。
进入正常监视后,观察有无电源故障,操作主键盘是否有嘀嘀声。


4、外部设备检查
外部接线状态检查:检查与本控制器相连的总线状况,测量总线与地之间的绝缘电阻,回路的负载状况。其中,绝缘电阻应大于20MΩ,回路负载应大于1kΩ。
设备检查:利用调试装置检查回路设备状况,即设备数量、编码及工作状态是否符合设计要求,排除存在的故障,做好系统连接的准备。

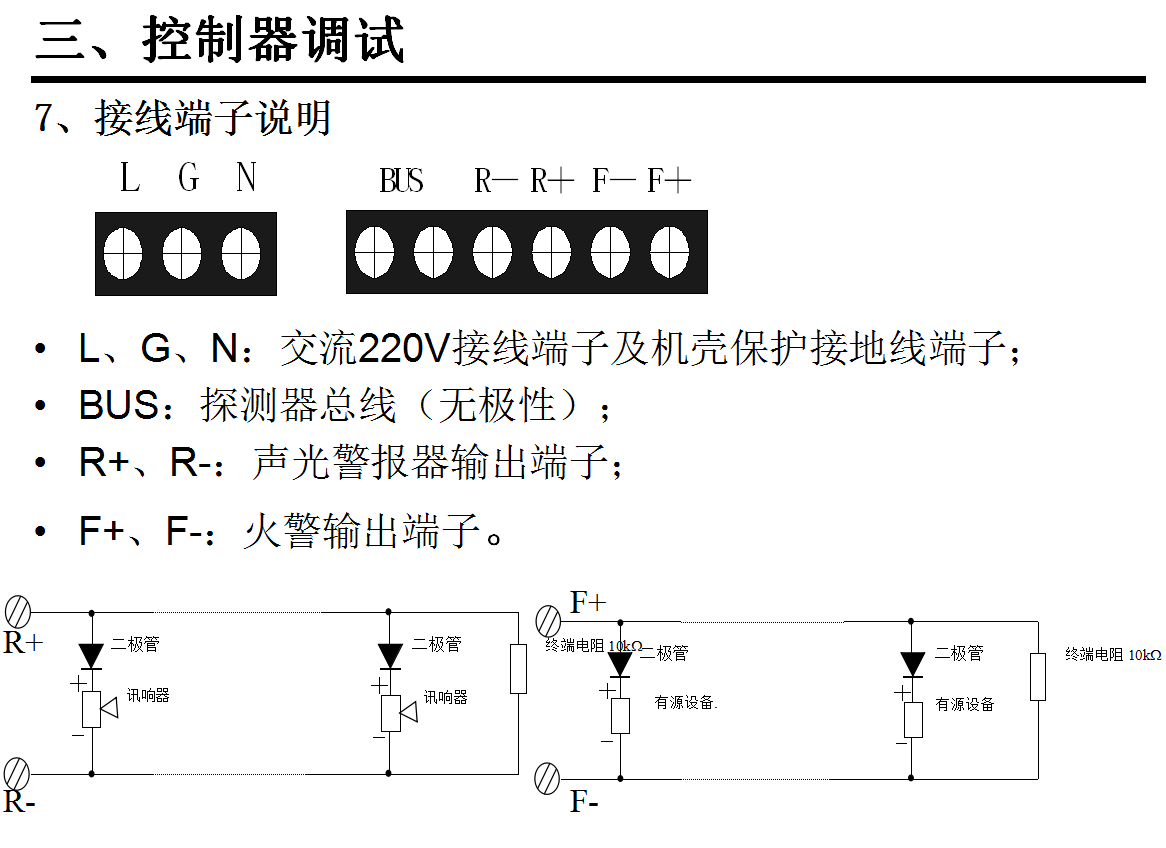

5、指导接线
控制器及外部设备检查完毕后,如各项测试均符合要求,指导
将外部设备与控制器进行正确的连接。
6、开机调试
(1)进入调试状态;(2)设备注册;(3)进入监控状态;
(4)修改设备定义

四、一般故障处理

故障现象 故障原因 解决办法
开机显示不正常 电源不正常;与液晶电缆连接不良 检查电源与连接线
主电故障 无220v电源或保险断 检查电源更换保险
备电故障 线路连接不良或蓄电池欠压、损坏 检查有关联插件,充电无效更换
不注册设备 未接好设备或电缆损坏 检查接好,更换电缆
不打印 未设置打印方式或打印机坏 重新设置打印方式;更换打印机
设备故障 信号线断路或设备损坏 检查连线;更换设备
总线故障 总线短路 检查线路
回路故障、时钟故障等 环境干扰;相应部分老化 检查接地是否良好;通知厂家
