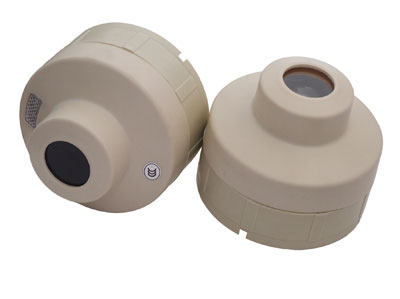

JTY-HS-6401型核中警红外光束感烟探测器
JTY-HS-6401型核中警红外光束感烟探测器适用于大型仓库、车间、图书馆、展览馆、体育馆、古建筑物等场所，是普通感烟探测器无法替代的
产品。
（1）JTY-HS-6401型核中警红外光束感烟探测器性能特点：
* JTY-HS-6401型核中警红外光束感烟探测器保护面积大,*大保护面积：100m×14m=1400m2 ；
* JTY-HS-6401型核中警红外光束感烟探测器稳定性好，不受环境光干扰；
* JTY-HS-6401型核中警红外光束感烟探测器灵敏度可调；
* JTY-HS-6401型核中警红外光束感烟探测器可配接任何厂家的控制器。
（2）JTY-HS-6401型核中警红外光束感烟探测器主要技术指标：
工作电压
DC24V
两侧保护距离
左右≤7m
工作电流
≤15mA
环境温度
-20～55℃
报警电流
≤20mA
环境湿度
95%RH(40±2℃)
对射*大距离
100m
外形尺寸
Ф130×97mm
对射*小距离
9m
安装方式
壁挂式
（3）JTY-HS-6401型核中警红外光束感烟探测器外形及安装尺寸见图10:
安参考安装高度：
建筑物高度
4m
8m
10m
12m
探测器安装高度
3.5m
7m
8.75m
10.05m
接收器应与配置的红外接口就近安装，且共用一个24V电源。
安装用线≥1.5mm2 的BV线。
（4）JTY-HS-6401型核中警红外光束感烟探测器安装接线示意图（见图11）
（5）JTY-HS-6401型核中警红外光束感烟探测器注意事项：
* 应安装在无振动、无变形的墙壁或固定架上，安装一定要牢固，并使中心轴线尽量对正。
* 安装时沿光束中心轴向半径0.5m范围内应无遮挡物。探测器的使用环境不应有灰尘滞留；
* 红外光感烟探测器报警后需断电复位。
（6）JTY-HS-6401型核中警红外光束感烟探测器调试方法：
a. 当对射距离小于30米时，应将发射器内部的短路跳线插在1、2位置上，而大于30米短路跳线应插在2、3位置上。
b. 接通电源后，打开接收器外罩，用数字表监视接收器内S4、S0两点间电压(S4为正，S0为地)。待稳定5分钟后开始调整，
调试步骤如下：1、捕捉信号，同时调整发射及接收的三个定位螺母直到接收器端监视电压出现变化。2、调整发射器，逐个正
反向调整三个定位螺母使接收器的监视电压达到*大。3、调整接收器，逐个正反向调整三个定位螺母使接收器的监视电压达到
*大。如果调整后的*大值无法达到7.1V时，用螺丝刀顺时针调整接收器的电位器，直至达到7.1V为止。反之，如超过7.1V时
逆时针调整使其达到7.1V。
c. 调整三个定位螺母时，应注意三个螺母下的弹簧受力均匀以保证探测器的稳定性。
d. 调整完毕后应将外罩扣紧，以免探测器落入灰尘。
