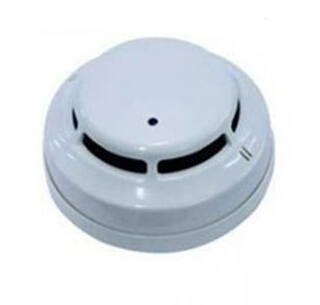

一、利达JTY-GM-LD3000EN/A感烟火灾探测器介绍：

JTY-GM-LD3000EN/A点型光电感烟火灾探测器采用红外技术，内置单片机，具有现场参数采集的能力，能准确分析火情、辨别真伪，降低误报率。该探测器占一个地址点，采用电子编码方式进行编址，操作简便。采用特殊防潮技术、表面贴装（SMT）生产工艺及超薄式结构设计，无污染，抗潮湿、抗干扰能力强，可靠性高。广泛适用于宾馆、饭店、住宅楼、办公楼、体育场馆、机房、学校、医院等各种室内场所。可以与本公司生产的E/EN系列火灾报警控制系统配合使用。经公安部消防产品合格评定中心及**消防电子产品质量监督检验中心按照GB4715-2005《点型感烟火灾探测器》、GB/T19001-2000《质量管理体系 要求》检验和审核，符合认证要求，取得消防产品3C认证。

二、利达JTY-GM-LD3000EN/A感烟火灾探测器功能：

（1）二总线、无极性。
（2）采用专用嵌入式MCU技术的第二代分布智能型产品。
（3）采用电子编码方式，通过编址器或控制器读/写地址。
（4）具有黑烟报警功能。

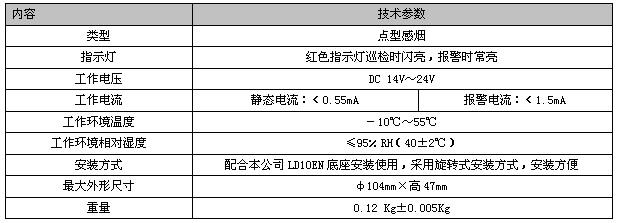

三、利达JTY-GM-LD3000EN/A感烟火灾探测器主要技术指标：

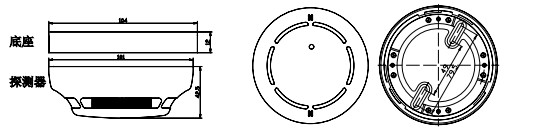

四、利达JTY-GM-LD3000EN/A感烟火灾探测器结构与安装尺寸图：

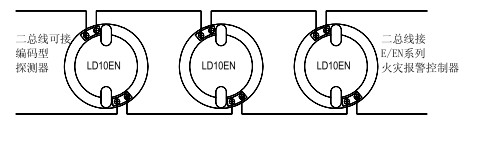

五、利达JTY-GM-LD3000EN/A感烟火灾探测器接线示意图：

六、利达JTY-GM-LD3000EN/A感烟火灾探测器安装步骤

★在天花板预埋或吊顶骨架装入两个M4的螺丝。
★将底座LD10EN固定在这两个螺丝上。
★将两根总线连接到底座LD10EN的２个接线端子上。
★将探测器旋入底座LD10EN中。

七、利达JTY-GM-LD3000EN/A感烟火灾探测器布线要求

★二总线：宜选用截面积不小于1.0mm2阻燃双色双绞软铜线（ZR-RVS2×1.0mm2）或选用截面积不小于1.0mm2的阻燃铜芯电缆
（ZR-KVV2×1.0mm2），耐压≥250V。连接导线的长度应以总导线电阻<50Ω为限，否则应考虑增大导线截面积，或加装总线中
继器。（不宜采用平行线）
★穿管要求：应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其它系统传输线路穿入同一管中。
