北京亿杰消防主机维修实例3102A上海松江消防主机

  • 北京亿杰消防工程公司 专业维修 上海松江消防设备销售 , 上海松江消防设备安装 , 上海松江消防设备售后 , 上海松江消防设备维修 , 上海松江消防设备维保 , 上海松江消防设备
  • 咨询热线:400-0346-119
  • 产品详情

北京亿杰消防工程公司专业维修上海松江消防设备销售上海松江消防设备安装上海松江消防设备售后上海松江消防设备维修上海松江消防设备维保上海松江消防设备检测上海松江消防设备改造上海松江消防探头清洗
下面由我们的消防工程师来实例操作3102A上海松江消防主机维修

上海松江3102A消防主机回路板维修案例


维修背景:

上海松江消防主机3102A 5块双回路板,2块底板(亦称“母版)。

故障现象:
5块回路板空载测试,有的红灯不亮、有的绿灯不亮、所有10回路均无输出电压。同时,两块母版单独上电时,绿灯未瞬间闪下即灭。

维修思路:
通过与物业小区现场师傅充分沟通,了解到*初是4块双回路板完好,另外一个疑似故障回路板的其中一路无输出总线电压。为再次验证该故障回路板是否存在金属手指及插槽接触不良现象,师傅又重新插拔一次,结果就出现了原本运行良好的原4块回路板出现“罢工”现象。


北京亿杰消防公司的工程师对上述的5块双回路板、2块底板全面检测完毕后,发现本次故障主要原因是:故障回路板短路引发连锁反应所致。关于这一点,北京亿杰消防工程公司可以通过回路板输入输出供电、及总线通讯电路原理清晰发现问题所在。


考虑到物业即将面临5 .1号放假期间消防管理风险,及市场松江回路板价格虚高、货源稀缺、时间紧、任务重情况下,北京亿杰消防工程公司决定将烧坏严重的回路板进行内部资源调配、烧坏不严重的回路板立即抢修。在行业多位资深专家工程师协助下,北京亿杰消防工程公司在短短3天,成功申请到8块3102A双回路板、2片底板。


因松江该型号主机属于比较老消防产品、程序芯片坏给北京亿杰消防工程公司带来新的挑战,在内部资源调配下,北京亿杰消防工程公司又一次成功采集到关键信息资料,为该系列回路板维修成功提供有力保障。


检测回路板外围供电DC36V 5V正常情况下,北京亿杰消防工程公司先安装上底板空载测试,看见底板上电瞬间绿灯亮即灭,说明底板复位电路正常,这是单片机正常工作前提。伴随着主机自检过程中,该绿灯开始有规律闪烁,经验告诉北京亿杰消防工程公司底板维修成功。
接着,在物业工程师协助下,北京亿杰消防工程公司先断开回路板原10个回路的负载侧总线,万用表电阻档查询每个回路总线阻值,确保在负载线路阻值正常情况下接入回路板,这是事关回路板正常工作的前置条件之一(如果检测阻值较小10K以下,说明该回路存在绝缘损坏、击穿、短路情况,正常情况下阻值20K许)。



意外插曲:

1、当所有回路板插上后,北京亿杰消防工程公司发现第4#回路板对应的7回路正常,但8回路红灯常亮、绿灯不良。经查故障原因是,原消防主机系统设置中的回路板回路号设置为“7”,当北京亿杰消防工程公司重新调整到“8”后,系统CAN总线通讯正常,输出电压稳定DC26V,绿灯又规律闪亮。


2、其中一个底板不能与主机CPU板通讯,经查属于底板的单片机程序不兼容所致。即便同型号底板所有电子元器件正常,但是程序版本不对,也无法与CPU主机板通讯。

维修结果:
经过2个小时反复调试,原消防主机5块故障回路板与主机通讯正常、回路板输出回路稳定DC26V-27V电压,消防联动主机的火警、故障、反馈信号完全正常、按键切换动作灵敏,昔日久违的屏幕画面风采再现。

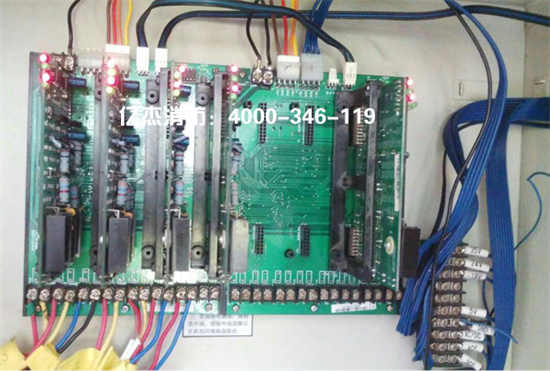

                  修复的回路板,红绿灯闪烁正常

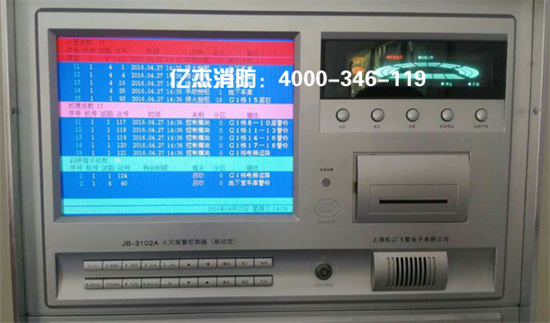

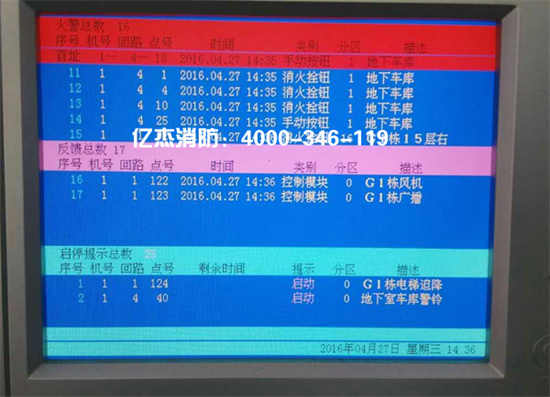

                            现场修复后实拍图片,修复日期相符
