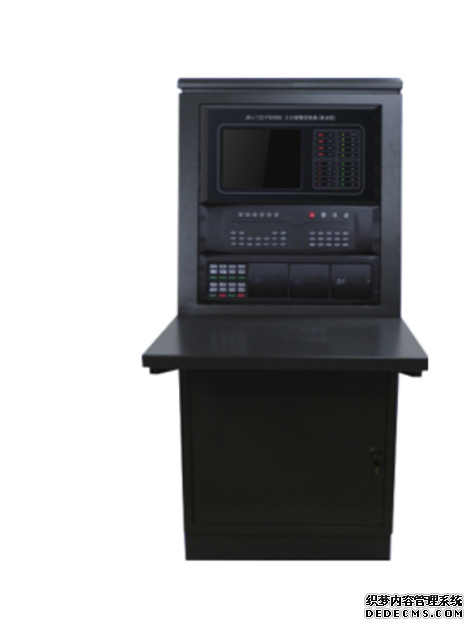

一、JB-LGZ2-FS5060(主型)火灾报警控制器（联动型）简介

　　B-LGZ2-FS5060及分型JB-LTZ2-FS5060火灾报警控制器（联动型）(以下简称控制器）将传感技术、计算机自动控制技术、信号处理技术、数字通讯技术相结合，是深圳市赋安安全系统有限公司推出的新一代火灾报警及灭火联动一体化的控制器，特别适合大中型火灾报警及消防联动一体化的消防工程使用。

　　本控制器适合安装于一般工业和民用建筑中使用。

　　控制器型号中J代表消防产品，B代表报警控制器，LGZ2代表立柜式编码制2总线回路连接，LTZ2　　代表琴台式编码制2总线回路连接，FS5060是公司的产品代号。

　　本控制器设计、制造、检验、销售及服务全过程，均按照ISO9000（2008版）质量管理体系的要求进行
二、JB-LGZ2-FS5060(主型)火灾报警控制器（联动型）主要特性

　　·先进的32位工业级嵌入式ARM处理器。

　　·高可靠的Linux软件设计平台和Linux操作内核；系统简洁、功能强大。

　　·10.4’真色彩液晶显示屏，显示内容美观、丰富、全面，一目了然。

　　·九宫格菜单模式，简单、方便、直观。

　　·系统容量大，单机*多可连接50个回路，每回路可以连接250个地址。

　　·通过RS-485可连接485显示盘；通过RS-232连接计算机和图形监控系统；通过专用的接口可连接多线控制单元。

　　·采用电源全隔离技术，总线、CAN通讯、RS-485、RS-232、多线控制接口等输出相互隔离,进一步提高系统的可靠性和稳定性。

　　·内置输入法，可以自由进行中文输入；任一地址10个汉字的位置描述，方便用户对火警进行定位。

　　·菜单在线提示功能，任何时刻按F1键，可方便地获取帮助信息。

　　·基于集散控制理论设计，管理集中，危险分散，火灾、控制、操作、各级通讯等信号都通过数字信号进行传输，*大限度保证系统稳定可靠地工作。系统采用智能分布式设计，局部故障不会影响整个系统的工作。

　　·可在控制器上直接进行系统设置、显示关系和联动关系设置；也可通过计算机进行编程。

　　·可在控制器上监视总线的漏电流和电流波动。

　　·高可靠的总线协议和快速报警算法，数字通讯，既可实现火灾自动识别和快速报警，还可设定探测器的灵敏度，并根据使用场合及使用时段调节灵敏度；当总线出现故障时，根据总线调试信息，可以方便进行故障定位和故障分析。

　　·具有火警事件和其它事件两个事件记录黑匣子，均可记录6500条以上的事件记录，掉电不丢失。

　　·采用模块化硬件设计，回路从2-50回路自由选择，方便后续工程扩展及维护。

　　·采用SMT生产工艺，抗潮湿、抗烟雾、抗腐蚀能力强。
三、JB-LGZ2-FS5060(主型)火灾报警控制器（联动型）主要技术参数
项目     规 格
产品名称     火灾报警控制器（联动型）
检测型号

JB-LGZ2-FS5060 （立柜式）

JB-LTZ2-FS5060 （琴台式）
产品代号     FS5060
执行标准

GB4717-2005《火灾报警控制器》

GB16806-2006《消防联动控制系统》
结构型式

立柜式 JB-LGZ2-FS5060/X（X≤50）

琴台式 JB-LTZ2-FS5060/X（X≤50）
重量

标准立柜 70kg（50 回路、1 个多线单元，不含电池）

标准琴台 73kg（30 回路、1 个多线单元，不含电池）
主电源     AC220V（±15%）50Hz (±1Hz)
备用电池     DC12V 17Ah 电池 2节+(2节/10 回路)
开关电源     DC30V4A 开关电源1个+（1个/10 回路）
总线参数

总线电压：18～28V

驱动电流：400mA
总线线路     总线≤1500米（截面积≥1.5mm2 ）,回路电阻＜40欧
设备数

250 点/回路

单回路的*大探测器或模块总数：194
显示盘     *大30组，每组32台，共960台RS485显示盘
外设接口

隔离 RS232 接口1 个

隔离 RS485 接口1 个

隔离 CAN 接口1 个

隔离多线接口 1 个
打印机     微型热敏打印机
使用环境     －0℃～50℃ 10%～95% （RH）
