北京消防维修FS5020火灾报警控制器安装特点容量分享

文章出处:本站 人气:发表时间:2020-03-12 06:03:43
北京消防维修FS5020火灾报警控制器安装特点容量分享
一、FS5020火灾报警控制器简介

  JB-QBZ2-FS5020火灾报警控制器(以下简称FS5020)满足**标准GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制系统》的相关要求

  FS5020是专为中型工程设计的智能火灾报警控制器,适用于酒店、住宅、医院、工业厂房、娱乐场所等工业及民用建筑

  FS5020有1~4个回路,单机*大容量1600个地址,每回路地址总数400,探测器或模块*大地址数为250
二、FS5020火灾报警控制器特点

  32位工业级嵌入式CPU

  分布智能系统构架,局部故障不影响系统工作

  强大的现场编程功能,调试开通快捷、方便

  高可靠的全数字总线通讯协议

  非破坏性总线信息仲裁技术

  双校验和即时交互式校验通讯技术

  自动ID识别技术

  地址群集技术

  强大的总线过流,过压和过载保护功能

  采用隔离电源供电技术,显示丰富、全面

  配微型热敏打印机

  可分别记录超过6500条火警和全部事件,掉电不丢失

  内置中文输入,任一设备位置中文描述,方便火警定位

  独特的外部线路保护功能,可将意外接线错误造成的损失降到*低

  可选配多种通讯接口

  RS485接口连接火灾显示盘FX02,气体控制器FS5092、消防广播等RS485设备

  RS232接口连接消防控制室图形显示装置

  CAN接口连接网络构成大型火灾报警及消防联动控制系统

  加装总线驱动器AFN-ZJ02,总线长度可达5km

  SMT生产工艺,防潮、防尘、防腐能力强

  结构化设计,19英寸标准面板,扩展和维护方便
三、FS5020火灾报警控制器产品容量选择

  FS5020采用19英寸标准面板式结构机箱,容量及机箱选择如下表
产品代码     每回路*多地址数     总地址数     机箱形式
FS5020/100     100     100     12U壁挂,立柜,琴台
FS5020/200     200     200     12U壁挂,立柜,琴台
FS5020/300     300     300     12U壁挂,立柜,琴台
FS5020/400     400     400     12U壁挂,立柜,琴台
FS5020/500     400     500     12U壁挂,立柜,琴台
FS5020/600     400     600     12U壁挂,立柜,琴台
FS5020/700     400     700     12U壁挂,立柜,琴台
FS5020/800     400     800     12U壁挂,立柜,琴台
FS5020/900     400     900     12U壁挂,立柜,琴台
FS5020/1000     400     1000     12U壁挂,立柜,琴台
FS5020/1200     400     1200     12U壁挂,立柜,琴台
FS5020/1400     400     1400     12U壁挂,立柜,琴台
FS5020/1600     400     1600     12U壁挂,立柜,琴台
四、FS5020火灾报警控制器产品主要技术指标
项目     规格
产品名称     火灾报警控制器
产品代号     FS5020
检测型号     JB-QBZ2-FS5020
执行标准     GB4717-2005《火灾报警控制器》GB16806-2006《消防联动控制系统》
结构型式     壁挂式800×600×190(单位:mm)(立柜和琴柜为用户定制产品)
重量     标准壁挂12kg(4回路、含两节电池)
主电源     AC187V~242V、50Hz(±1Hz)
备用电池     DC12V   7Ah电池2节
开关电源     DC30V4A开关电源
使用环境     0℃~50℃,10%~95%(RH)
总线参数     总线电压:18V~28V,驱动电流:700mA

总线1.5km(截面积≥1.5mm²),总线1.0km(截面积≥1.0mm²)

回路地址数超过250小时,需采用2.0mm²以上的导线

每级总线驱动器可延长2km,*多3级,总线长度可达6km
单回路的*大地址数:400(探测器、模块地址数不超过250)
显示盘

火灾显示盘FX02,RS485接口,*大1级,*多32台

火灾显示盘FX01.总线接口,占用模块地址,仅接收本回路火警信息
外设通讯口

RS232接口一个,接消防控制室计算机图形显示装置

RS232接口一个,接消防控制室计算机图形显示装置

CAN接口一个,联网
打印机     微型热敏打印机

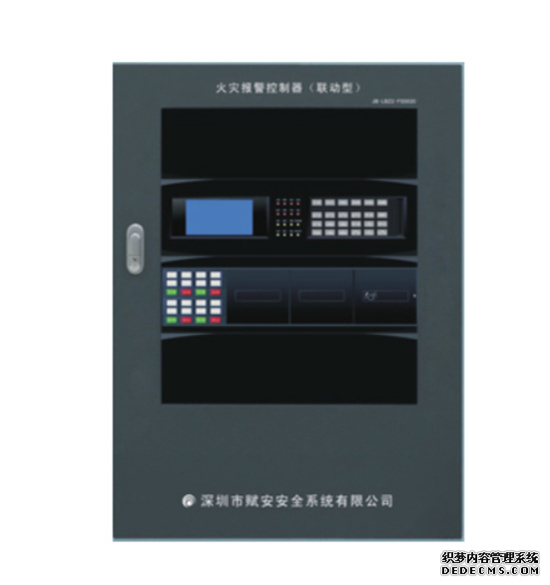

FS5020火灾报警控制器
